AFM 38
Betriebsdrücke bei verschiedenen Temperaturen und Medien (Richtwerte)
08/2015, vorherige Ausgaben sind ungültig
Die aktuelle Ausgabe finden Sie unter www.reinz-industrial.com
  Drucken
Maximaler Betriebsdruck1) (bar) bei Medium
Temperatur
(°C)
Dicke
(mm)
Wasser, Dampf, wässrige LösungenGaseÖle, FetteKraftstoffe, Lösungsmittel
-100 2)
1
-
-
25
-

2
-
-
16
-

3
-
-
10
-

-50
1
25
16
40
16

2
16
10
25
10

3
10
6
16
6

0
1
50
30
50
25

2
40
20
40
16

3
25
16
25
10

50
1
50
30
50
25

2
40
20
40
16

3
25
16
25
10

100
1
25
25
40
16

2
16
16
25
10

3
10
10
16
6

150
1
16
16
25
10

2
6
10
16
6

3
2
2
6
2

200
1
-
-
10
-

2
-
-
6
-

3
-
-
2
-

Die vorstehenden technischen Daten gelten für das Material im Anlieferzustand ohne Zusatzbehandlung und bei ausreichender Flächenpressung, z. B. nach DIN 28 090 ff. Aus ihnen können jedoch bei der Vielfalt der möglichen Dichtungsausführungen sowie Einbau- und Betriebsbedingungen nicht in allen Anwendungsfällen verbindliche Schlüsse auf das Verhalten in einer Dichtverbindung gezogen werden. Aus diesem Grunde können wir für die oben genannten Daten keine Gewähr übernehmen. Sie stellen keine zugesicherten Eigenschaften dar.
In Zweifelsfällen bitten wir um Rückfrage unter genauer Angabe der Betriebsbedingungen.
1)
Bei Flanschen mit Vor- und Rücksprung oder Nut und Feder sind u. U. sehr viel höhere Drücke zulässig. Im Einzelfall bitte Rücksprache unter Angabe der genauen Abdichtbedingungen.
2)
Der Einsatz bei Temperaturen unterhalb -50 °C ist möglich, wenn die Flächenpressung nicht unter ca. 15 N/mm² bei Flüssigkeiten bzw. 30 N/mm² bei Gasen absinkt (Innendruck ist zu berücksichtigen). Außerdem muss die Dichtung biege- oder biegewechselspannungsfrei sein. Bei Temperaturen unter -100 °C dürfen die Betriebsdrücke nicht größer sein als die für -100 °C genannten Grenzwerte.
AFM 38

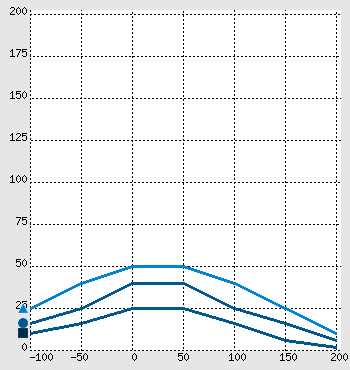

  Wasser, Dampf, wässrige Lösungen
  Temperatur (°C)

Dicke 1 mm2 mm3 mm

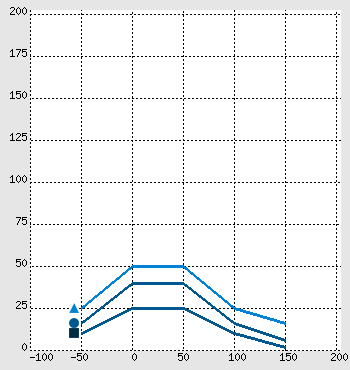

  Gase
  Temperatur (°C)

Dicke 1 mm2 mm3 mm

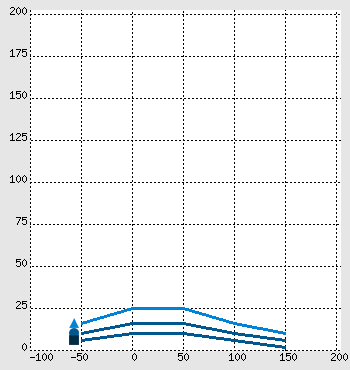

  Öle, Fette
  Temperatur (°C)

Dicke 1 mm2 mm3 mm

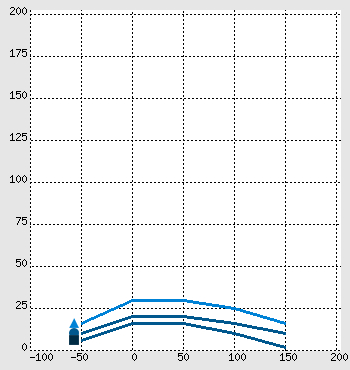

  Kraftstoffe, Lösungsmittel
  Temperatur (°C)

Dicke 1 mm2 mm3 mm
© VICTOR REINZ 2020
